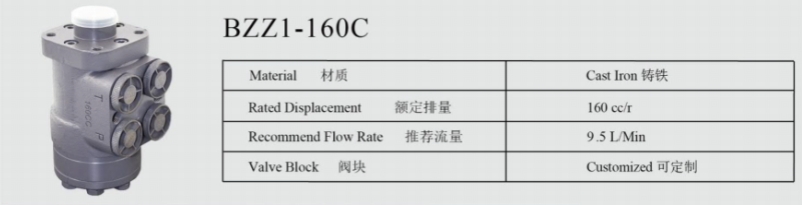

BZZ1-160C系列液壓轉向器
?編輯：港隆液壓官網
發布時間：2026-07-14 11:01:12
BZZ1-160C系列是**擺線轉閥式全液壓轉向器**，屬于BZZ1系列（開芯無負荷反饋型）中的160cc排量規格，廣泛應用于各類低速重載車輛的轉向系統，能讓駕駛員以較小操縱力實現較大轉向力控制，具備操作輕便、轉向靈活、安裝布置方便等特點。
一、核心結構與工作原理
1. **結構組成**：主要由**隨動轉閥**和**擺線針輪嚙合副**（計量馬達）兩大部分組成，采用整體式結構設計。
* 隨動轉閥：負責控制液壓油流向和流量，實現轉向隨動控制
* 擺線針輪副：將液壓能轉化為機械能，同時起到計量作用，保證轉向精準性
2. **工作原理**：
* **中位狀態**：方向盤不轉動時，液壓油經轉向器內部開芯回路直接回流至油箱，無壓力損失
* **轉向狀態**（左轉/右轉）：轉動方向盤帶動轉閥閥芯偏轉，改變油路方向，液壓油進入擺線馬達工作腔，驅動轉子作行星運動，輸出扭矩帶動轉向機構動作
* **應急功能**：當液壓系統失效時，可通過人力直接轉動方向盤，驅動擺線馬達成為泵工況，實現人力轉向，保障安全
二、關鍵技術參數
| 參數項 | 規格值 | 備注 |
|--------|--------|------|
| **排量** | 160cc/r | 每轉排量，決定轉向速度與力的匹配關系 |
| **額定壓力** | 10MPa | 持續工作最大壓力 |
| **最大壓力** | 12.5MPa | 短時峰值壓力 |
| **最大背壓** | 6.3MPa | 回油側允許最大壓力 |
| **轉向形式** | 開芯(Open Center)無負荷反饋 | BZZ1系列特性，適用于簡單液壓系統 |
| **油口規格** | 進油口/回油口：G1/2<br>工作油口：G3/8 | 標準螺紋接口，便于安裝 |
| **安裝方式** | 法蘭連接 | 需保證與轉向柱同軸度，軸向間隙1mm |
| **適用介質** | 抗磨液壓油，粘度32-68cSt | 推薦使用符合GB11118.1標準的液壓油 |
三、主要特點與優勢
1. **高效節能**：開芯設計在非轉向狀態下液壓油無阻礙回流，系統能耗低
2. **安全可靠**：具備**人力應急轉向**功能，液壓系統故障時仍可操控車輛
3. **安裝靈活**：整體式結構，體積緊湊，適配多種車輛底盤布局
4. **轉向精準**：擺線計量馬達保證轉向角度與方向盤轉角嚴格對應，無空行程
5. **維護簡便**：密封件標準化，易更換；內部結構設計合理，故障率低
四、適用范圍
BZZ1-160C系列液壓轉向器適用于以下設備的轉向系統：
* **農業機械**：大中型輪式拖拉機（40-280馬力）、聯合收割機、播種機等
* **工程機械**：裝載機、叉車、壓路機、小型挖掘機等
* **特種車輛**：灑水車、垃圾清運車、港口機械、林業機械等
* **船舶領域**：小型船舶操舵系統
五、安裝與維護要點
#### 安裝注意事項
1. 轉向器與轉向柱連接需保證**同軸度**，軸向預留1mm間隙，避免干涉
2. 固定螺栓需按規定扭矩緊固，防止松動導致轉向偏差
3. 液壓管路連接前需清洗干凈，避免雜質進入系統造成磨損
4. 進回油管路布置合理，避免彎折或過長導致壓力損失
#### 維護保養規范
1. **液壓油管理**：定期檢查油位，保持清潔；根據工況每500-1000小時更換液壓油，推薦使用46#抗磨液壓油
2. **密封性檢查**：定期檢查各接口密封情況，發現泄漏及時更換密封件
3. **轉向性能檢測**：檢查方向盤空行程，超過15度需檢修；轉向力過大時排查系統壓力或轉向器內部磨損
4. **過濾系統維護**：定期更換液壓油濾芯，防止雜質進入轉向器內部
六、常見故障與排除
| 故障現象 | 可能原因 | 排除方法 |
|----------|----------|----------|
| 轉向沉重 | 1. 液壓油壓力不足<br>2. 轉閥閥芯卡滯<br>3. 擺線副磨損 | 1. 檢查油泵壓力，調整溢流閥<br>2. 清洗轉向器，更換液壓油<br>3. 更換磨損部件 |
| 轉向不靈敏 | 1. 系統有空氣<br>2. 油液污染<br>3. 密封件損壞 | 1. 排除系統空氣<br>2. 更換液壓油和濾芯<br>3. 更換密封件 |
| 自動跑偏 | 1. 轉閥對中不良<br>2. 擺線副磨損不均<br>3. 安裝角度偏差 | 1. 調整轉閥對中<br>2. 更換擺線副<br>3. 重新調整安裝角度 |
| 液壓油泄漏 | 1. 密封件老化<br>2. 螺栓松動<br>3. 殼體裂紋 | 1. 更換密封件<br>2. 按規定扭矩緊固螺栓<br>3. 更換轉向器殼體 |
BZZ1-160C系列液壓轉向器憑借其成熟的技術、可靠的性能和廣泛的適配性，成為中大型車輛轉向系統的優選部件，能顯著提升車輛操控性能和駕駛舒適性，降低操作人員勞動強度。
